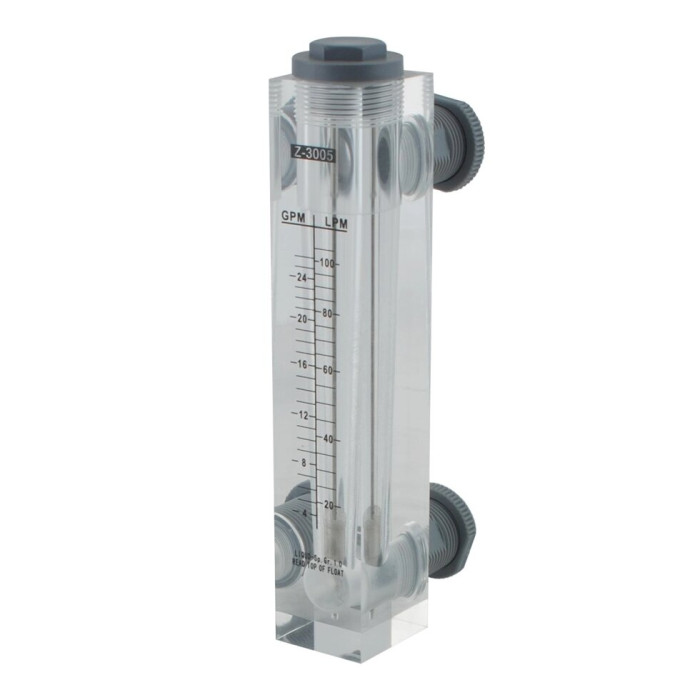

Ротаметр панельного типу FM 4-24 GPM (LPM 10-100 л/хв) 1"

Опис Ротаметр панельного типу FM 4-24 GPM (LPM 10-100 л/хв) 1"

Ротаметр - прилад для вимірювання об'ємної витрати плавно змінних однорідних потоків чистих і слабо забруднених рідин з дисперсними включеннями сторонніх часток.

Характеристики
Тип ротаметра Панельний
Підключення Зовнішня різьба
DN (мм) 25 мм
Діапазон GPM (рідина) 4-24 GPM
Діапазон LPM (рідина) 10-100 LPM

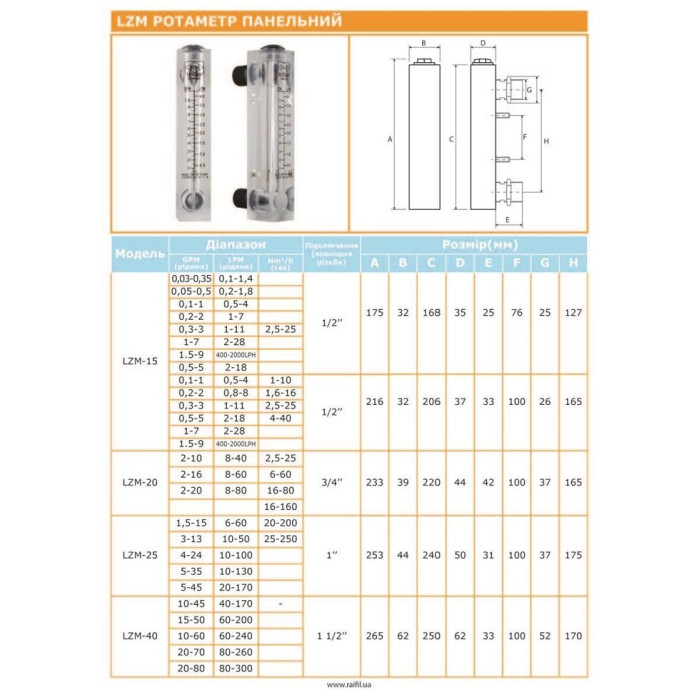

Розмір панельного ротаметру (A/B/C/D/E/F/G/H) 253 / 44 / 240 / 50 / 31 / 100 / 37 / 175 (мм)
Виробник ZYIA

Технічні характеристики:
Матеріал:
- Внутрішня нитка - виконана з 316 нержавіючої сталі;
- Поплавок - виконаний з 304 нержавіючої сталі;
- Прокладка - виконана з силікону;
- Фланець - виконаний з високоміцного поліпропілену;
- Корпус - виконаний з акрилового скла.

Умови експлуатації:
Ротаметри повинні експлуатуватися при температурах від 5 до 50⁰С
- Шкала умовно рівномірна
- Робочий надлишковий тиск ротаметра - 0,63 МПа (6,3 кгс / см²)
- Величина втрати тиску від установки ротаметра в технологічну лінію не повинна перевищувати 0,01 МПа (0,1 кгс / см²)
- Температура вимірюваного середовища від 5 до 50⁰С
